項目介紹
寶雞至蘭州本段利用蘭新第二雙線在蘭州局調度所設置的核心節點設備，寶蘭客專在蘭州西設置匯聚節點設備。本次在榆中、定西南、下小岔、通渭、秦安、天水南、東岔車站設置接入節點設備，負責沿線數據業務的匯集、接入。利用傳輸系統MSTP多業務傳輸網提供FE接口和視頻等業務交換機對未設置數據網節點的數據業務進行匯聚、接入。
本段通信設置視頻監控、遠動、會議電視等所用的交換機應具備系統網管功能，數據網系統在蘭州局調度所通過接入路由器和防火墻設備接入既有數據網絡。
方案說明
遠動技術是經通道對被調度對象實行遙信.遙測.遙控.遙調的一種技術。所需數據通過PLC采集、經工業以太網交換機接入回傳，供調度所實時查看設備運行狀態。
接入交換機采用HF-IES-4000-12P8G4SF,匯聚交換機采用HF-IES-4000-26P20G4GC2SF。根據現場情況組建冗余環網。保證數據傳輸?shù)目煽啃裕刹捎秒p宿路由、HF-RING(子環)。全線設備支持遠程網絡管理，通過HF-spider集中網管軟件實現華飛科技全線設備統一管理。
方案優勢
1) 環網協議使用HF-RING，自愈時間小于15ms。
2) 設備支持遠程管理，降低維護成本。
3) 完善的安全機制保證數據傳輸?shù)陌踩?/p>
4) 寬溫工作（-40℃～+85℃）。
5) IP40防護等級，金屬外殼。
6) 安裝方式靈活。
7）網管軟件設置簡單，功能完善，設備狀態查看直觀明了。

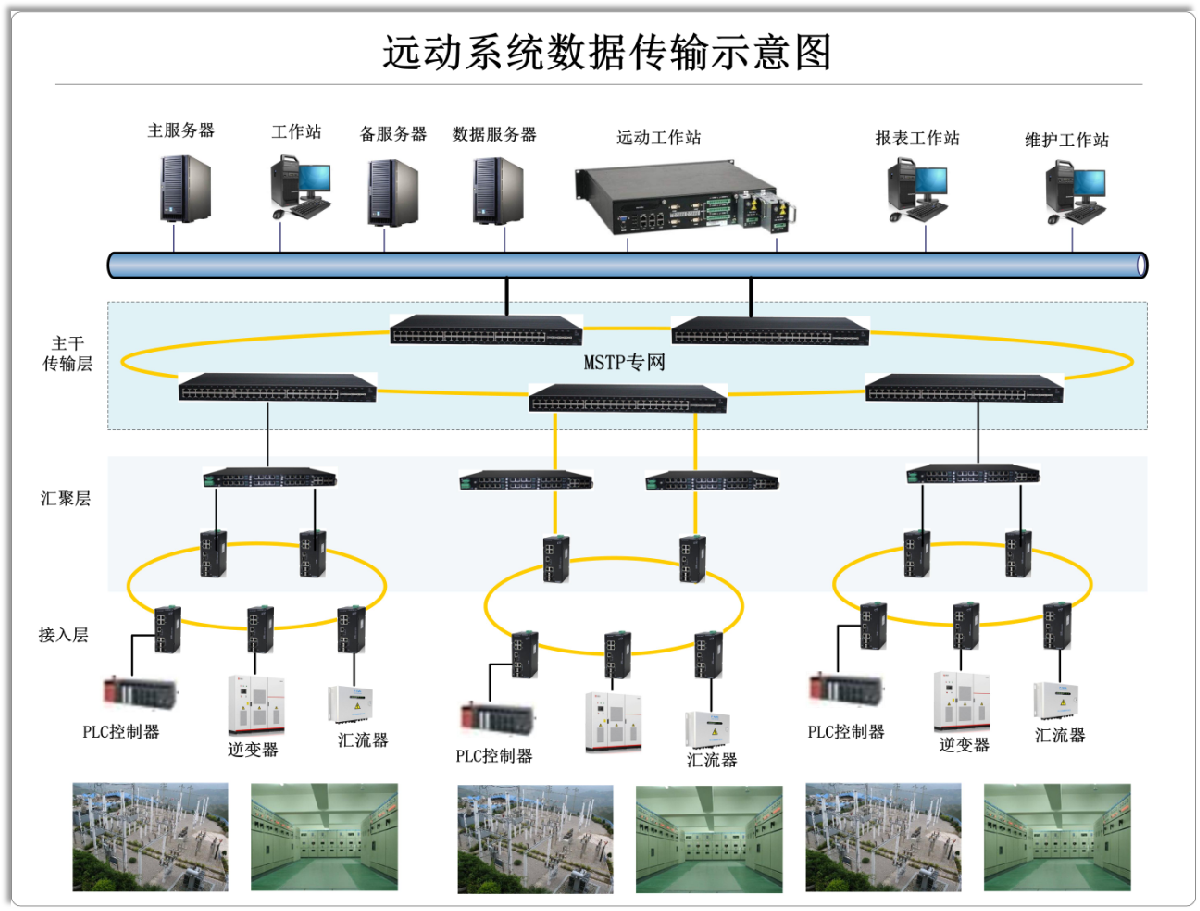

方案示意圖
